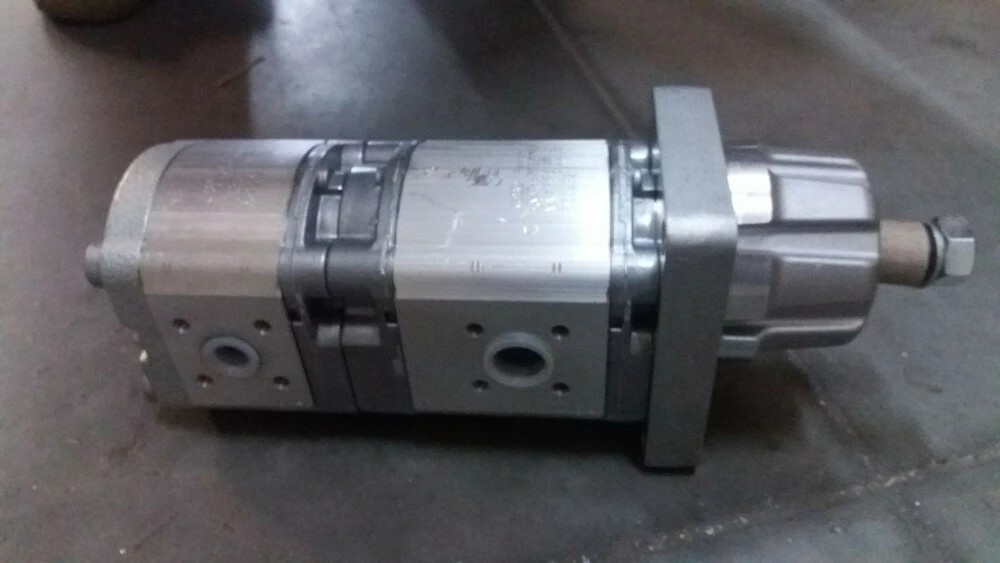

Гідронасос Bosch-Rexroth

Опис товару

Кращі гідронасоси в УкраїніНасоси характеризуються значними величинами витрати навіть при високих тисках, низьким рівнем шуму і тривалим терміном служби завдяки системі балансування навантаження на напрямних втулках.Гідравліка світових виробників. ,Sauer Danfos,Duplomatic,Elaflex,Hydac,Sai,Samhydraulik,Cassapa,Ronzio,Hydraulic Line,Winmann,Hydropress,Cladivar,Hydrocontrol,Bucher Hydraulic,Jahns-Hydraulic,Ecerle,Galtech,Wal Linde,Sauer,Hydromatik,Duplomatic,Caproni,Ponar,Argo-Hytos,Moog, Hyva,Binotto,OMFB,PZB,Palfinger,Hydroleduc,Sunfab,Hiab,Salami,Hydraut,Calzoni,Hawe,Avit,HavitSten Hydraut,Veljan,OMT,OESSE,Ira Radiatori,Asa Hydraulic,Plopeni, Hydroma, Hansa TMP, Badesnost, Sun Hydraulic, Akon, B&C;, Epoll, Olaer, Fox Шестеренні насоси з внутрішнім зачепленням: AZPB, AZPF AZPN, AZPG, AZPS, AZPS, AZPT, AZPU, AZPJ

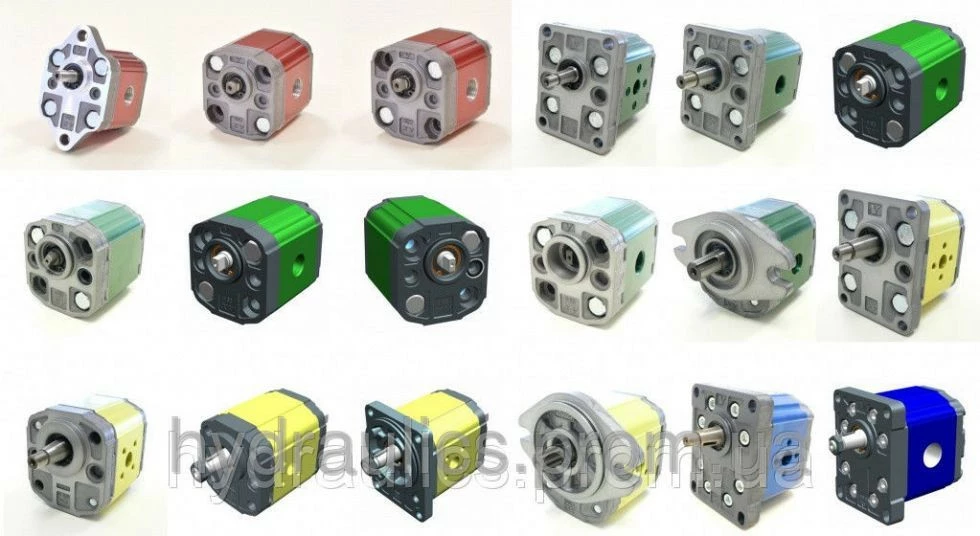

Шестеренні насоси із зовнішнім зачепленням ем:
PGF, PGH-2X, PGH-3X, PGZ Загальні положення Шестеренний насос із зовнішнім зачепленням компанії Rexroth є у стандартному виконанні, яке включає 4 конструктивних ряди B, F, N і G, а також у вигляді "безшумного" шестеренного насоса, представленого конструктивними рядами S, T і U. При цьому робочий об'єм може змінюватись в залежності від ширини зуба шестірні. Інші варіанти виконання можливі завдяки використанню різних фланців, валів, конструкцій клапанів та комбінацій багатосекційних насосів. Кришка Осьове ущільнення Радіальне Зовнішнє поле тиску ущільнення Фланець Компенсаційні сили Зона ущільнення Внутрішнє поле тиску Конструктивне виконання Основними деталями шестеренного насоса із зовнішнім зачепленням є шестеренна пара, вбудована у вкладиші підшипників, а також корпус із передньою та за- передньою. Через передню кришку проходить ущільнений сальником приводний вал. Опорна реакція передається на підшипники ковзання, які призначені для високого тиску та мають чудову протизадирну характеристику – спеціально для низької частоти обертання. На кожній шестірні знаходяться по 12 зубів. Це сприяє зниженню нерівномірності подачі потоку та зменшує шумоутворення. Внутрішнє ущільнення робочої камери здійснюється силами, пропорційними тиску, що розвивається. Це дає в результаті оптимальний ККД. На звороті підшипника рухливі вкладиші навантажуються робочим тиском і притискаються до шестерень. Навантажені поля тиску обмежуються спеціальними ущільненнями. Герметизація між поверхнею шестерень та корпусом забезпечується за рахунок мінімального зазору, який утворюється залежно від тиску між шестернями та корпусом. 1 Стопорне кільце 2 Кільце ущільнення 3 Передня кришка 4 Підшипник 10 Вкладиш 1 6 7 8 9 10 11 12 13 14 14 Сполучні гвинти Шестеренний насос із компенсацією осьового зазору AZPF RRS 10 089/02.07 Hydraulics Bosch Rexroth AG 3/68 Огляд кращих типів „конструктивного ряду 2 2 2 2 2 2 28 виконання стор 29 30 31 32 33 34 35 36 37 виконання стор 38 40 42 44 46 48 49 50 51 виконання стор 52 53 54 55 56 57 58 4 – xx – 016 RCB 20 MB 18009 S xxxx Дані для замовлення Стандартні одиночні шестерні насоси із зовнішнім зачепленням Функція P = насос Серія 1x = стандартний підшипник 2x = посилений підшипник Версія 0 = фосфатований 1 = фосфатований заштифтований Номін. розмір (F) 004 = 4,0 см3/оборот 005 = 5,5 см3/оборот 008 = 8,0 см3/оборот 011 = 11,0 см3/оборот 014 = 14,0 см3/оборот 016 = 16,0 см3 /оборот 019 = 19,0 см3/оборот 022 = 22,5 см3/оборот 025 = 25,0 см3/оборот 028 = 28,0 см3/оборот Напрямок обертання R = праве L = ліве *) Частково вказані на стор 18 –55 спеціальні виконання не відображено у даних для замовлення. Привідні вали Передня кришка Приєднання трубопроводу Відповідна передня кришка C Конічний 1: 5 BPB Прямокутний фланець Центрування Ø 80 мм 20 Квадратний фланець H Конічний 1: 8 OR SAE J 744 82-2 A Фланець з 2-ма5 отворами 8 12 Різьблення (UNF-2B) SAE O-подібне кільце BOSS N Двосторонній кулачок MP Кріплення на 2 отвори Центрування Ø 50 мм 30 Квадратний фланець Q Циліндричний SAE J 744 16-1 ARO Прямокутний фланець Цен0 ISO 228/1 R Шлицевий вал SAE J 744 16-4 9T RCC SAE J 744 101-2 B Фланець з двома отворами Ø 101,6 мм 03 Різьблення метричне ISO 6149 з O-подібним кільцем P Шлі SAE J 744 19-4 11T RCM Кріплення на 2 отвори Центрування Ø 52 мм, з O-подібним кільцем F Шлицевий вал DIN 5482 B 17 x 14 BPA Передній підшипник Ø 80 мм, тип 1 S Конічний 1: 5 2 отвори Центрування Ø 50 мм A Циліндричний ISO Ø 18 мм BT Кріплення на 4 отвори Ø 52 мм, з O-подібним кільцем м G Передній підшипник Ø 80 мм, тип 2 Не всі варіанти можливі, виходячи з даних для замовлення! Виберіть потрібний насос за допомогою таблиць підбору (переважні типи) або на підставі консультації з фірмою Bosch Rexroth! На запит можливі спеціальні опції. Спеціальне виконання *) Налаштування клапана 200 xx = DBV 200 бар xxx 11 = SRV 11 л/хв 18009 = DBV + SRV 180 бар, 9 л/хв Задня кришка B = стандартна D = DBV надлишковий потік внутрішній E = SRV = SRV надлишковий потік внутрішній V = DBV + SRV Ущільнювальні елементи M = NBR P = FPM K = NBR, WDR у FPM AZPF RRS 10 089/02.07 Hydraulics Bosch Rexroth AG 5/68 Дані для замовлення Стандартні комбіновані шестерні насоси GGFF – xx – 032/022/016/005 RCB 20 20 20 20 KB Функція P = насос Конструктивні ряди B = 1,0... 7,1 см3/оборот S = 4,0...28,0 см3/ оборот F = 4,0...28,0 см3/оборот N = 20,0...36,0 см3/оборот G = 22,5...56,0 см3/оборот Серія для секції насоса 1 1 = стандартний підшипник 2 = посилений підшипник Версія для секції насоса 1 0 = фосфатований 1 = фосфатований, заштифтований 2 = хроматований, заштифтований Номін. розміри відповідно до окремих конструктивних рядів Напрямок обертання R = праве L = ліве Задня кришка для останньої секції насоса B = стандартна Ущільнювальні елементи M = NBR P = FPM K = NBR, WDR в FPM WDR для секції насоса 1 Привідні вали для секції насоса 1 для секції насоса 1 Приєднання трубопроводу на кожній секції насоса Конструктивний ряд B: Відповідна передня кришка H Конічний 1 : 8 OO Прямокутний фланець Центрування Ø 25,38 мм 02 Різьблення метричне DIN 3852 T1 Конструктивний ряд F, S: фланець Центрування Ø 80 мм 20 Квадратний фланець H Конічний 1 : 8 OO Прямокутний фланець Центрування Ø 36,47 мм R Шлицевий вал SAE J 744 16-4 9T RR SAE J 744 82-2 A Центрування Ø 8 Конструктивний ряд N, T: C Конічний 1 : 5 BB Прямокутний фланець Центрування Ø 100 мм 07 Прямокутний фланець SAE Різьблення метричне D Шлицевий вал SAE J 744 22-4 13T CC SAE J 744 101-2B ання Ø 101,6 мм Кріплення на 2 отвори 20 Квадратний фланець N Двосторонній кулачок MM Центрування Ø 52 мм, з O-подібним кільцем Конструктивний ряд G, U: C Конічний 1 : 5 BB Прямокутний фланець Центрування Ø 1 SAE Різьблення метричне D Шлицевий вал SAE J 744 22-4 13T CC SAE J 744 101-2B Центрування Ø 101,6 мм Кріплення на 2 отвори 20 Квадратний фланець H Конічний 1 : 8 OO Прямокутний фланець можливі, виходячи із даних для замовлення! Виберіть потрібний насос за допомогою таблиць підбору (переважні типи) або на підставі консультації з фірмою Bosch Rexroth! На запит можливі спеціальні опції. 6/68 Bosch Rexroth AG Hydraulics AZPF RRS 10 089/02.07 Привідні вали CHNQ 3x5 DIN 6888 DIN 936-M12x1,5-m-06 DIN 128-A12-FSt 17 1:5 1,8 ±0,35 2,7+0,5 6,5+0,3 38±0,6 Ø17–0,027 Ø17–0,027 Насос без ущільнення валу, див. стор. 17 –0,025 8–0,083 Ø17–0,027 Ø15,4 -0,127 31,5 ± 0,4 8 ± 0,5 Мін. 21,8 корисна довжина зачеплення ANSI B 92.1 9T 16/32 SP Товщина зуба s = 2,357–0,030 Ø16,5–0,27 23,5–0,8 2±0,5 Мін. 14,9 корисна довжина зачеплення B 17x14 DIN 5482 Товщина зуба sw = 3,200 –0,030 9,5–0,2 Ø16,65 3x5 DIN 6888 DIN 936-M12x1,5-m-06 DIN 12 ,5±0,6 27,4±0,5 12±0,35 Мін. 21 корисна довжина зачеплення Ø18,62–0,13 31,5±0,4 8±0,5 ANSI B 92.1 11T 16/32 SP Кут зачеплення 30° 15,875–0,025 17,73–0,13 32±0 Ø17–0,027 Ø20–0,33 8±0,4 4x20 DIN 6885 Ø18–0.016 –0.027 6–0.03 7.2±0.1 36±0.4 3 22 20.5 RPFSA 1:5 4x8,5 -A DIN 128-A14-FSt 5°42'38"±1' +0,5 45–1 19,2 9,5±0,7 для опорного Ø 20,00 –0,0265 Ø20–0,117 2 AZPF RRS 10 089/02.07 Hydraulics Bosch Rexroth AG 7/68 Передня кришка BRPOCMAN 72±0,2 100± 0,2 34,5±0,1 9± 0,11 44,5±1,5 120±1,5 90± 1,5 12,5–0,4 15,7±1 7,2±0,1 Ø18 Ø80–0,060 –0,106 R9±5 SAE - B Ø101,6 Ø41 14,5–0,5 15,7±1 25±0,2 Ø26 9,5± 0,1 14,3±0,27 146±0,15 172±1,3 Макс.3 R58±1 R13±1 112+1,5 –1 87+1, 5 –1 Ø36,47–0,05 15,7±1 32,5±0,1 71,4±0,2 8,5±0,11 96,1±0,2 4,8±0,1 19±0,1 R8 2xM10–10.9 Ø50–0,020 –0,064 34,3±1,5 60±0,2 60±0,2 30±0,1 Мін. 10,6 14,3±0,1 15, 7±1 7,2±0,1 Насос без ущільнення валу, див. стор. ,3±1,5 30±0,1 60±0,2 60±0,2 7,2±0,1 2±0,2 3,2±0,2 9,9±0,2 Мін. ,6 2xM10- 10.9 12,5+1 8–0,2 Ø80–0,060 –0,106 15,7±1 120±1,5 100±0,2 9,5±0,2 90±1,5 72±0,2 34, 5±0,1 R9±5 4x6,5 DIN 6888 DIN 934-M14x1,5-8-A DIN 128-A14-FSt SAE-A 6,2±0,1 106,4±0,15 11+0, 27 10° 10° 127±1,5 R47± 12,5–0,5 1 15,7±1 Ø21 Ø82,55–0,05 R12±1 Ø50–0,020 –0,064 7,2±0,1 15, 7±1 60±0,2 14,3±0,1 34,3±1,5 60±0,2 30±0,1 Мін. 10,6 2xM10–10.9 8/68 Bosch Rexroth AG Hydraulics AZPF RRS 10 089/02.07 Передня кришка (продовження) Ø52–0.030 –0.076 8–0.025 –0.083 36–0.5 . 0.1 мін. 10.6 60±0.2 7.2±0.1 15.7±1 10.3+0.3 1.8+0.2 3+0.2 2.7+0.5 6.5+0.2 60±0.2 30±0.1 4xM10–10.9 120±1.5 1.0+1. ±1.5 для опорного Ø 20.00100±0.2 34.5±0.1 9±0.11 44.5±1.5 –0.060 Ø80–0.106 20–0.2 2 13.5±1.5 R 9±0.5 –0.065 Ø2. /68 Приєднання трубопроводу 01 Трубне різьблення ISO 228/1 FG Дані для замовлення Номінальний розмір Напірна сторона Сторона всмоктування GF GF 01 4...16 см3 G 1/2 16 G 3/4 16 19...28 см3 G 3/4 G1 19 DMEF Дані для замовлення Номінальний розмір Напірна сторона Сторона всмоктування M DE FMDEF 03 4...5,5 см3 M 18 x 1,5 29 0,5 16 M 18 x 1,5 29 0,5 16 8... 16 см3 M 22 x 1,5 34 18 M 27 x 2 40 19 19...28 см3 M 33 x 2 46 22 DGEF Дані для замовлення Номінальний розмір Напірна сторона Сторона всмоктування G DEFG DEF 12 4...5,5 см3 9/16–18 UNF-2B 25 0,5 13 9/16–18 UNF-2B 25 0,5 13 8 см3 7/8–14 UNF-2B 35 16 7/8–14 UNF-2B 35 16 11. ..28 см3 1 1/16–12 UNF-2B 45 19 45 45 ° ° CDE Інформація для замовлення Номінальний раз мір Напірна сторона Сторона всмоктування CDE CDE 20 4...5,5 см3 15 35 M 6 корисна глибина 13 15 40 M 6 корисна глибина 13 8...16 см3 20 19...28 см3 20 40 M 8 корисна глибина 1 CED Дані для замовлення Номінальний розмір Напірна сторона Сторона всмоктування CDE CDE 30 4...8 см3 13,5 30,2 M 6 корисна глибина 13 13,5 30,2 M 6 корисна глибина 13 11...28 см3 20,0 39,7 M 8 корисна глибина 13 При тиску p2 > 210 бар обмеження ресурсу 03 Різьблення метричне ISO 6149 з O-подібним кільцем При тиску p2 > 210 бар обмеження ресурсу 12 Різьблення (UNF-2B) SAE O-подібне кільце BOSS При тиску p2 > 210 бар обмеження ресурсу 20 Квадратний фланець 30 Квадратний фланець 10/68 Bosch Rexroth AG Hydraulics AZPF RRS 10 089/02.07 Шестеренний насос із вмонтованими клапанами Для зниження кількості трубопроводів у кришку шестеренного насоса може бути вбудований. Таке виконання може використовуватися, наприклад, у кермових системах з гідропідсиленням. Насос подає постійний потік, незалежно від кількості обертів. При цьому надлишковий потік масла направляється або назад у лінію всмоктування, або назовні до інших споживачів. Qconst. Qconst. Qconst. p1 p1 Трилінійний регулятор потоку. Відведення надлишкового потоку в лінію всмоктування Qconst. = 2...30 л/хв Трилінійний регулятор потоку. Зовнішнє відведення надлишкового потоку з можливістю використання під навантаженням Qconst. = 2...30 л/хв Трилінійний регулятор потоку із запобіжним клапаном. Відведення надлишкового потоку в лінію всмоктування Qconst. = 2...30 л/хв p1 = 100...180 бар Запобіжний клапан. Відведення надлишкового потоку в лінію всмоктування p1 = 5...250 бар Дані для замовлення S xxx17 E xxx12 V 15011 D 180xx При розрахунку насосів враховуються наступні параметри: V [см3/оборот] об'єм витіснення Q [л/хв] подача p [бар] тиск M [Нм] крутний момент на приводному валу n [об/хв] число оборотів приводного валу P [кВт] споживана потужність При цьому треба враховувати ККД, кожен окремо: ηv об'ємний ККД ηhm гідравліко-механічний ККД ηt сумарний ККД Взаємозалежність цих параметрів показана у таких формулах. Вони враховані поправочні коефіцієнти, необхідних використання на практиці загальноприйнятих одиниць измерения. Увага: діаграми до вищеописаних розрахунків Ви можете знайти на наступних сторінках. Розрахунок насосів VQ p PM n [%] n ηv QM ηhm p P ηt p · QQ = V · n · ηv · 10-5 M · ηhm p = 1,59 · V p · QP = 6 · ηt QV = · 105 n · ηv M · ηhm V = 159 · p 6 · P · ηt Q = p Q n = · 105 V · ηv 1,59 · V · p M = ηhm 6 · P · ηt p = QV [см3/оборот] Q [л/хв] p [бар] Увага: η [%] наприклад 95 [%] n [Про/хв] P [кВт] M [Нм] на запит AZPF RRS 10 089/02.07 Hydraulics Bosch Rexroth AG 11/ 68 Діаграми потужності 0 1000 2000 3000 4000 60 0 10 20 30 40 50 70 80 90 n [хв-1 ] Q [l/хв] Q = 28 cm3 / 22,5 25 19 16 1 p = 20 bar т p2 = макс. періодичний тиск 250 200 150 50 100 250 200 150 100 50 n [хв.-1] 0 1000 2000 4000 3000 0 30 25 20 15 10 5 13 13 1 2 1 280 bar P [kW] M [Nm] V = 5,5 cm3 / U оборот n [хв-1] 0 1000 2000 4000 3000 0 5 10 15 20 8 7 10 9 6 5 4 3 2 1 0 p = 2 250 200 150 50 100 p = 280 bar 250 200 150 100 50 P [kW] M [Nm] V = 4 cm3 /U оберт Q = f (n,V) вкл. ηv P = f (n, p) вкл. ηt M = f(n, p) вкл. ηhm ν = 32 мм2/с, ϑ = 50 °C 12/68 Bosch Rexroth AG Hydraulics AZPF RRS 10 089/02.07 Діаграми потужності (продовження) 250 200 150 50 100 250 20 0 0 4000 3000 0 40 30 20 10 20 18 16 14 12 10 8 6 4 2 0 p = 280 bar p = 280 bar P [kW] M [Nm] V = 8 cm3 /U оборот 250 200 150 50 n [хв-1] 0 1000 2000 4000 3000 60 50 40 30 20 10 0 25 20 15 10 5 0 p = 280 bar p = 280 bar P [kW] M [Nm] V = 1 150 50 100 250 200 150 100 50 n [хв-1 ] 0 1000 2000 4000 3000 70 60 50 40 30 20 10 0 25 80 20 15 1 V = 14 cm3 /U оборот 250 200 150 50 100 250 200 150 100 50 n [хв-1 ] 0 1000 2000 4000 3000 90 80 70 0 10 2 0 0 = 280 bar P [kW] M [Nm] V = 16 cm3/U оборот AZPF RRS 10 089/02.07 Hydraulics Bosch Rexroth AG 13/68 200 150 50 100 200 150 100 50 n 0 0 90 80 70 0 10 20 30 40 50 60 30 25 20 15 10 5 0 p = 230 bar p = 230 bar P [ kW] M [Nm] V = 19 cm3 / U оборот 150 50 100 150 100 50 n [хв-1] 0 1000 2000 4000 3000 90 100 80 70 0 10 20 30 50 210 bar p = 210 bar P [kW] M [Nm] V = 22,5 cm3 / U оборот n [хв-1] 0 1000 2000 4000 3000 70 60 50 40 30 20 10 0 80 90 10 10 5 0 P [kW] M [Nm] V = 25 cm3 / U оборот 150 200 100 50 p = 225 bar 150 200 50 100 p = 225 bar n [хв-1] 0 1000 2000 4000 10 20 30 40 50 60 35 30 25 20 15 10 5 0 P [kW] M [Nm] V = 28 cm3 / U оборот 150 100 50 p = 200 bar 150 50 100 p = 208 bar AZPF RRS 10 089/02.07 Діаграми шуму 0 2000 3000 4000 1000 35 40 45 50 55 60 65 70 75 n [хв-1] n [хв-1] LpA [dB(A)] хв-1] n [хв-1] LpA [dB(A)] LpA [dB(A)] 0 2000 4000 1000 3000 35 40 45 50 55 60 65 70 75 0 2000 3000 405 70 0 2000 3000 4000 1000 35 40 45 50 55 60 65 70 75 75 V = 4 cm3 / U оборот V = 5,5 cm3 / U оборот V = 8 cm3 / U оборот V = 11 cm3 / U оборот шуму в залежності від кількості оборотів, діапазон тиску між 10 бар і величиною p2 (див. таблицю "Технічні дані" на стор.16). Характеристики олії: ν = 32 мм2/с, ϑ = 50 °C. Рівень звуку встановлюється у вимірювальній лабораторії зі слабким відображенням за допомогою звукометрії відповідно до DIN 45635, частина 26. Відстань між вимірювальним пристроєм та насосом: 1 м. Ці діаграми стосуються стандартних характеристик відповідного типорозміру. Вони описують лише повітряний шум, що створюється насосом. При цьому не враховуються впливи навколишнього середовища (місце розташування, розведення трубопроводів, інші складові установки). Дані показники стосуються лише одиночного насоса. AZPF RRS 10 089/02.07 Hydraulics Bosch Rexroth AG 15/68 0 2000 3000 1000 35 40 45 50 55 60 65 70 75 n [мін-1] n [мін1] LpA n [хв-1] n [хв-1] LpA [dB(A)] LpA [dB(A)] 0 2000 3000 1000 35 40 45 50 55 60 65 70 75 0 2000 3000 10005 5 70 0 2000 3000 1000 35 40 45 50 55 60 65 70 75 75 V = 19 cm3 / U оборот V = 22,5 cm3 / U оборот V = 25 cm3 / U оборот V = 28 cm3 / U оборот n ] n [хв-1] LpA [dB(A)] LpA [dB(A)] 0 2000 3000 1000 35 40 45 50 55 60 65 70 0 2000 3000 1000 35 40 55 5 cm3 / U оборот V = 16 cm3 / U оборот Діаграми шуму (продовження) 16/68 Bosch Rexroth AG Hydraulics AZPF RRS 10 089/02.07 Технічні дані Загальні положення Виконання шестеренний насос із зовнішнім зачепленням Тип кріплення фланцеве фланець Напрямок обертання (з боку валу) правий або лівий; насос може обертатися тільки у вказаному напрямку Робоче положення будь-яке Навантаження на вал радіальне або осьове, прохання погодити Зовнішня температура –30 °C...+80 °C або макс. 110 °C з вітоновими ущільненнями Робоча рідина – мінеральна олія відповідно до DIN 51 524, 1–3, при більш високих навантаженнях рекомендується мінімум HLP відповідно до DIN 51 524 частина 2 – враховувати RRS 07075 – інші В'язкість 12...800 мм2/с допустимий діапазон 20...100 мм2/с рекомендований діапазон ...2000 мм2/с допустимий діапазон для запуску Температура робочої рідини –30 °C...+80 °C –20 °C ...+110 °C з ущільненнями з FPM Фільтрування *) мінімальний клас чистоти 21/18/15 відповідно до ISO 4406 (1999) *) При підключенні додаткових систем регулювання або приладів (з функціонально обумовленим шином - Боковою дією), таких як клапани рульового управління, гальмівні клапани, вибраний тип фільтрації повинен бути адаптований до чутливості даних приладів/систем. Необхідно дотримуватись діючих вимог техніки безпеки для всієї установки. При використанні з частою зміною навантаження просимо узгодити. Визначення напрямку обертання Завжди з приводного валу. Увага: креслення з розмірами показують насоси з правим напрямом обертання. Для спрямування обертання в ліву сторону змінюється положення приводного валу, а також всмоктувального або напірного патрубків. Визначення тиску p3 p2 p1 p1 Макс. робочий тиск p2 Макс. періодичний тиск p3 Макс. закидання тиску Макс. 20 s Час Напір насоса bar AZPF-1x *) Робочий об'єм V см3/ оборот 4 5,5 8 11 14 16 19 22,5 22,5 Тиск у всмоктувальному патрубку pe бар 0,7...3 (абсолютний) при здвоєному насосі: pe (p2) = макс. 0,5 > pe (p1) Макс. робочий тиск p1 250210180210 Макс. періодичний тиск p2 280230210230 Макс. закидання тиску p3 300 250 230 250 Мін. кількість оборотів < 100 мин–1 600 500 500 500 500 500 500 500 500 при бар 12 мм2/с 100...180 1200 1200 1000 1000 800 800 800 800 800 180... p2 1400 1400 1400 1200 1000 1000 1000 1000 1000 25 мм2/ з p2 700 600 500 450 400 400 400 400 400 Макс. кількість оборотів p2 4000 3500 3000 3000 3000 2500 3000 *) Виконання з подовженими підшипниками AZPF-2x Робочий об'єм V см3/ оборот 4 5,5 8 11 14 16 19 22,5 2 ...3 (абсолютне), при здвоєному насосі: pe (p2) = макс. 0,5 > pe (p1) Макс. робочий тиск p1 250220195170 Макс. періодичний тиск p2 280250225200 Макс. закидання тиску p3 300 290 265 240 Мін. кількість оборотів < 100 мин–1 600 500 500 500 500 500 500 500 500 500 при бар 12 мм2/с 100...180 1200 1200 1000 1000 800 800 800 800 800 800 180... p2 1400 1400 1400 1200 1000 1000 1000 1000 1000 1000 25 мм2/с p2 600 500 400 350 300 300 300 300 300 300 Макс. кількість обертів p2 4000 3500 3000 3000 3500 3500 3000 3000 Правий напрямок обертання Лівий напрямок обертання AZPF RRS 10 089/02.07 Hydraulics Bosch Rexroth AG 17/68 ку. Макс. радіальне биття від валу до стику – 0,2 мм. Допустимі зсуви вала - див. у вказівках щодо встановлення виробника муфти. 2. З'єднувальна муфта-гільза Застосовується при профілі шліцевого валу відповідно до DIN та SAE. Увага: не допускати радіального та осьового навантаження на насосний вал і сполучну муфту. Сполучна муфта повинна вільно рухатись по осі. Зазор між валом насоса та приводним валом має бути 2+1. Необхідне мастило в масляній ванні або масляним туманом. 3. Кулачкова сполучна муфта Використовується для безпосередньої установки на електродвигун або двигун внутрішнього згоряння, трансмісію тощо. Вал насоса може бути зі спеціальним кулачковим з'єднанням та захватом 3 (не входить у комплект поставки). Відсутня ущільнювач валу. Установка повинна проводитися з боку приводу, ущільнення - відповідно до наступних рекомендацій та розмірів. Приводний вал Цементована сталь DIN 17 210 наприклад, 20 MnCrS 5 загартований на глибину 0,6 HRC 60 ±3 Робоча поверхня під кільце ущільнювача, гладко відшліфована Rмакс. 4 мкм Радіальне ущільнювальне кільце валу Повинний бути передбачений гумовий кожух (див. DIN 3760, форма AS, або подвійне кільце ущільнювача С-подібного профілю). Установча окантовка повинна бути виконана з нахилом в 15°, або вмонтовано ущільнювальне кільце валу із запобіжною оправою.34 2
