Напрямні гідророзподільники Duplomatic DS-3

Опис товару

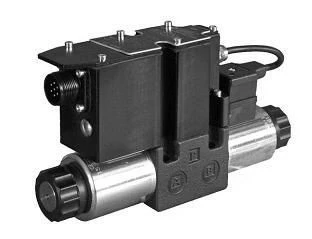

Гідроклапани Duplomatic прямої дії є електромагнітними розподільниками прямої дії з монтажним інтерфейсом відповідно до ISO 4401 (CETOP 3).

Використовуються для контролю положення та швидкості гідравлічних приводів.

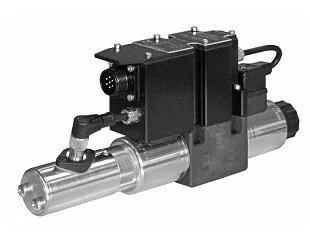

При відкритті клапана потік модулюється пропорційно струму, що подається на електромагніт.

Такі гідророзподільники можуть керуватися безпосередньо через блок живлення управління або за допомогою електронних плат управління, які дозволяють повною мірою використовувати продуктивність клапана.

Гідроклапани також доступні з ручним важелем.

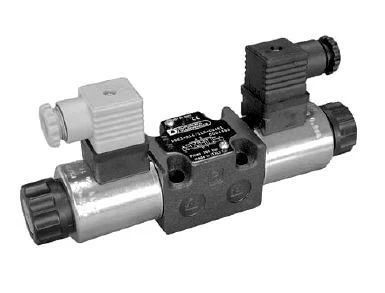

DS3 гідророзподільник з електромагнітним керуванням, серія 10

Розподільник DS3-S1/10N-D24-K1

Принцип дії розподільників DS3
/>

Розподільник з монтажною поверхнею відповідно до стандартів ISO 4401 (CETOP RP121 H).

Корпус клапана виготовлений з високоміцного литого чавуну з широкими внутрішніми проходами для зменшення падіння тиску потоку. Використовуються маслонаповнені електромагніти зі змінними котушками (для отримання додаткової інформації про електромагніти див. Електромагніти (солоноїди, котушки) C22S3, C20.S63). Клапан поставляється в 3-х або 4-х лінійному виконанні з 2 або 3 положеннями та з кількома взаємозамінними золотниками з різними положеннями каналів.

Клапан може поставлятися з електромагнітами, розрахованими або на постійний або змінний струм. Живлення електромагнітів, розрахованих на постійний струм, також може здійснюватися і від змінного струму, шляхом використання електророз'ємів з вбудованим випрямним мостом (див. параграф 7.2). Напрямні розподільні клапани DS3 з електромагнітами, розрахованими на живлення постійним струмом також можуть поставлятися з електророз'ємами DUAL DIN 43650. Напрямні розподільні клапани DS3 з електромагнітами, розрахованими на живлення постійним струмом, також можуть поставлятися в конфігураціях для м'якого пуску (див. пар.14), а також з ручним керуванням здійснюваним важелем.

Ідентифікаційний код гідророзподільників DS3-...

Структура умовного позначення

DS
-
3
-
TA
-
10
-
N
-
D24
-
K1
-
*

<

Ручне дублювання:

пропустити для дублювання вбудованого в трубку електромагніту (стандарт)

CM = захисний гумовий ковпачок ручного дублювання

CH = важіль ручного дублювання (тільки для постійного струму)

CP = кнопка ручного дублювання (тільки для постійного струму)

CPK = кнопка ручного дублювання з фіксатором (тільки для постійного струму)

Електричне з'єднання котушки:

K1= вилка електророз'єму DIN 43650 (стандартний варіант)

K7= вилка електророз'єму DEUTSCH DT04 2P (постачається тільки з котушками D12 та D24)

K12= вилка електророз'єму M12

Котушки з роз'ємом K1 та електророз'єми DUAL DIN 43650 поставляються разом

/> Напруга живлення котушок:

Живлення постійним струмом

D00 = клапан без котушок (див. D12 = 12 В
D24 = 24 В
D28 = 28 В D48 = 48

D110 = 110 В

D220 = 220 В

Живлення змінним струмом

A00 = клапан без котушок ( див. ПРИМ.) А24 = 24 В - 50 Гц А48 = 48 В - 50 Гц А110 = 110 В - 50 Гц / 120 В - 60 Гц A230 = 230 В - 50 Hz F110 = 110 В - 60 Гц F220 = 220 В - 60 Гц
Ущільнення:

N = Ущільнення NBR для мінеральних масел (стандартний варіант)

V = Ущільнення FPM для спеціальних рідин

Серія: (габаритні та монтажні розміри не змінюються від 10 до 19)

Тип золотника (див. параграф 3):

S*
SA*
SB *
RSA*

RSB*
TA
TB TA*
TB*
RK

/>

Розмір відповідно до стандарту CETOP 03

<

Розподільник з електромагнітним управлінням

Перелік розподільників, що поставляються DS3-

/>

Характеристики

Максимальний робочий тиск:

>
Отвори: PAB

Отвір: T

Бар
/> Пост. струм
Змін. струм

350

210
350

160

Максимальний витрати
л/хв
100
90

Падіння тиску Δp-Q
див.пар. 4

Експлуатаційні обмеження
див.пар. 6

Електричні обмеження
див.пар. 7

Електричні роз'єми
див.пар. 14

Діапазон температур навколишнього середовища
ºС
-20 ... +50

Діапазон температур робочої рідини<
ºС
-20 ... +80

Діапазон в'язкостей рідини
сСт
10 ... 400

/>
Рекомендована в'язкість
сСт
25

Допустимий ступінь забруднення рідини
клас 20/18/15 за
<
ISO 4406:1999

Маса з одним електромагнітом
кг
1,5
1,35

Маса з двома електромагнітами
кг
2,0
1,8

Гідравлічні рідини< br />
Використовуйте гідравлічні рідини на основі мінеральних масел типу HL або HМ відповідно до стандарту ISO 6743/4. Для цих рідин використовуйте ущільнення NBR (код N). Для рідин типу HFD-R (фосфатних ефірів) використовуйте ущільнення FPМ (код V). З приводу використання інших типів рідин, таких як HFA, HFB, HFC, проконсультуйтеся у нашому відділі технічної підтримки.

Використання рідин при температурах понад 80 C веде до прискореного погіршення якості рідин та характеристик ущільнювальних прокладок. Рідина повинна зберігати свої фізичні та хімічні властивості.

ПРИМІТКА: Гайки фіксації котушок та кільця ущільнювачів (OR) поставляються разом з клапанами

ПРИМІТКА 1 : Напрямний електромагнітний клапан DS3 може поставлятися з нестандартним захисним покриттям корпусу для функціонування в агресивному робочому середовищі. З приводу вибору одного з видів цього покриття проконсультуйтеся в нашому відділі технічної підтримки.

Тип S*:

2 електромагніти

3 положення з пружинним центруванням

Розподільник
(котушка)

<
S1
DS3-S1/10N-D24-K1
(C22S3-D24-K1/11)

S2
DS3-S2/10N-A110-K1
(C20.6S3-A110-K1/10)

S3

DS3-S3/10N-A230-K1

(C20.6S3-A230-K1/10)

S4< DS3-S4/10N-D24-K1

(C22S3-D24-K1/11)

S5

DS3-S5/10N-A110-K12
(C20.6S3-A110-K12/10)

S6
< DS3-S6/10N-A230-K1

(C20.6S3-A230-K1/10)

S7
/> DS3-S7/10N- A00

(під електромагніти AC)

S8
DS3-S8/10N-D24-K7
(C22S3-D24-K7/11)

S9

DS3-S9/10N-A110-K1
C20.6S3-A110-K1/10)

S10
DS3-S10/10N-A230-K1(C20 .6S3-A230-K1/10)

S11

DS3-S11/10N-D24-K1
(C22S3- D24-K1/11)

S12

DS3-S12/10N-A24-K1
(C20.6S3-A24 -K1/10)

S17

DS3-S17/10N-D24-K1
(C22S3-D24-K1/ 11) DS3-S18/10N-A110-K1

(C20.6S3-A110-K1/10) )

S19

DS3-S19/10N-A230-K12
(C20.6S3-A230-K12/10)

S20

DS3-S20/10N-A110-K1
(C20.6S3-A110-K1/10)<

S21

DS3-S21/10N-F220-K1
(C20.6S3-F220-K1/10)
/>

S22

DS3-S22/10N-D00

(під електромагніт DC)

S23

DS3-S23/10N-D24-K1
(C22S3-D24-K1/ 11)

S26

DS3-S26/10N-A00
(під електромагніти AC)

S27

DS3-S27/10N-A230-K1
(C20.6S3-A230-K1/10)

S28

DS3-S28/10N-D24-K7
(C22S3-D24-K7/11)

> S29

DS3-S29/10N-D00

(під електромагніти DC)

Тип RK:

2 електромагніти

2 положення (центральне + зовнішнє)
/>
з пружинним центруванням

Розподільник

RK1

> DS3-RK1/10N-D24-K1

RK2

DS3-RK2/10N-A110-K1
/> RK3

DS3-RK3/10N-A230-K1

RK4
DS3-RK4/10N-D24-K1

/> Тип SA*:

1 електромагніт з боку A

2 положення (центральне + зовнішнє)

з пружинним центруванням
<

Розподільник

(котушка)

SA1
DS3- SA1/10N-D24-K1

(C22S3-D24-K1/11)

SA2
DS3-SA2/10N -A110-K1
(C20.6S3-A110-K1/10)

SA3
DS3-SA3/10N- A230-K1

(C20.6S3-A230-K1/10)

SA4
DS3-SA4/10N-D24 -K1

(C22S3-D24-K1/11)

>

Тип RSA*:

1 електромагніт з боку A

2 положення (центральне + зовнішнє)
з пружинним центруванням

Розподільник
(котушка)

RSA1
> DS3-RSA1/10N-D24-K1

(C22S3-D24-K1/11)

RSA2
/> DS3-RSA2/10N-A00 (під електромагніт AC)

RSA3

DS3-RSA3/10N-D00
(під електромагніт DC)

RSA4

DS3-RSA4/10N-D24-K1
(C22S3-D24-K1/11)

Тип TA:

> 1 електромагніт з боку A

2 положення (центральне + зовнішнє)

з пружинним центруванням

/> Розподiльник

(котушка)

TA
DS3-TA/10N-D24-K1
/> (C22S3-D24-K1/11)

TA02
DS3-TA02/10N-A110-K1
C20.6S3-A110-K1/10)

TA23
DS3-TA23/10N-A230-K1
(C20 .6S3-A230-K1/10)

Тип TA*:

1 електромагніт з боку A

2 положення з поворотною пружиною

TA30

DS3-TA30/10N-A110-K1
< br /> (з електромагнітом
C20.6S3-A110-K1/10)

TA33
DS3-TA33/10N -D24-K1

(з електромагнітом

C22S3-D24-K1/11)

Тип SB*:

1 електромагніт з боку B

2 положення (центральне + зовнішнє)

з пружинним центруванням

Розподільник
(котушка)

SB1

DS3-SB1/10N-D24-K1
(C22S3-D24-K1/11)

SB2
DS3-SB2/10N-A110-K1
(C20.6S3-A110-K1/10)

SB3

DS3-SB3/10N-A230-K1
(C20.6S3-A230-K1/10)
<

SB4

DS3-SB4/10N-D24-K1

(C22S3-D24-K1/11)

Тип RSB*:

1 електромагніт з боку B<

2 положення (центральне + зовнішнє)

з пружинним центруванням

Розподільник
(котушка)

> RSB1

DS3-RSB1/10N-D24-K1
(C22S3-D24-K1/11)

RSB2< DS3-RSB2/10N-F220-K1

(C20.6S3-F220-K1/10)

RSB3
/> DS3-RSB3/10N-A110-K1
(C20.6S3-A110-K1/10)

RSB4

DS3-RSB4/10N-D00

(під електромагніт DC)

<

Тип TB:

1 електромагніт з боку B

2 положення (центральне + зовнішнє)

з пружинним центруванням

Розподільник
(котушка)

> TB

DS3-TB/10N-D24-K1
(C22S3-D24-K1/11)

TB02<

DS3-TB02/10N-A110-K1

(C20.6S3-A110-K1/10)

TB23
/>
DS3-TB23/10N-A230-K1

/> (C20.6S3-A230-K1/10)

<
Тип TB*:

1 електромагніт з боку B

2 положення з поворотною пружиною

TB30

DS3-TB30/10N-A110-K1

(з електромагнітом
C20.6S3-A110-K1/10)

TB33

DS3-TB33/10N-D24-K1

(з електромагнітом
C22S3-D24-K1/11)< Крім типів, показаних на схемах, які є найчастіше використовуваними, можуть поставлятися. та інші спеціальні версії: зверніться до нашого відділу технічної підтримки для з'ясування їх ідентифікації, придатності та робочих діапазонів. систем на маслі.Широкий вибір пропонованої продукції, рішення, здійснені системним підрозділом і мережа продажів та обслуговування м світі гарантують Замовникам реальні переваги порівняно з конкурентами

.
