Розподільники Duplomatic DS3, DS5
Код товару:
635845078
Наявність:
В наявності
Ціна :
5 680,00 грн./шт
5680
UAH
В наявності
Кількість:
Опис товару
Купити гідророзподільники, гідроклапани, пропорційні розподіли у Києві за доступною ціною. Ми пропонуємо широкий асортимент: напрямні та дроселюючіКомпанія «Гідравлік Лайн» надає можливість купити гідророзподільники в Києві за доступною ціною. Ми пропонуємо широкий асортимент: напрямні та дроселюючі гідророзподільники золотникового, кранового та клапанного типу з ручним, механічним, електричним та гідравлічним управлінням провідних світових виробників

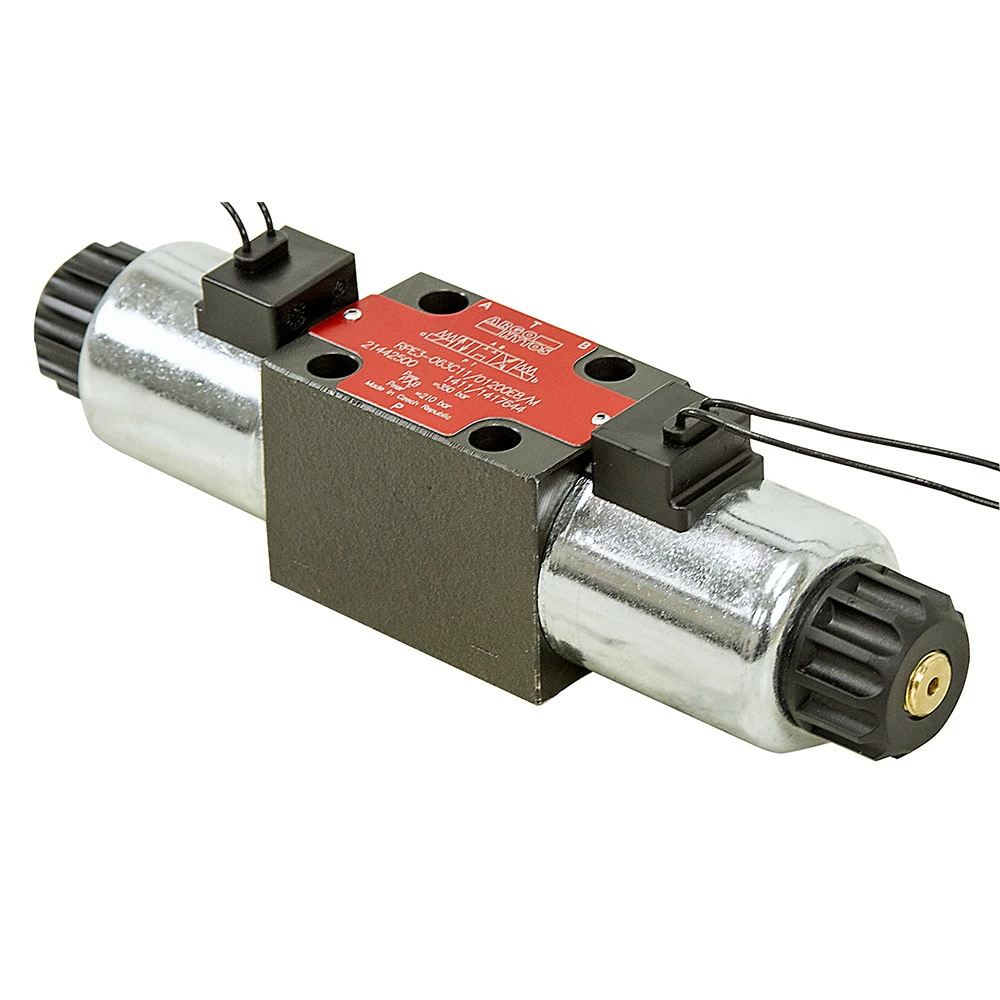

DS3 гідророзподільник з електромагнітним керуванням, серія 10
розподільник DS3-S1/ 10N-D24-K1
Принцип дії розподільників DS3
Розподільник з монтажною поверхнею відповідно до стандартів ISO 4401 (CETOP RP121H).
/>
Корпус клапана виготовлений з високоміцного литого чавуну з широкими внутрішніми проходами для зменшення падіння тиску потоку. Використовуються маслонаповнені електромагніти зі змінними котушками (для отримання додаткової інформації про електромагніти див. Електромагніти (солоноїди, котушки) C22S3, C20.S63). Клапан поставляється в 3-х або 4-х лінійному виконанні з 2 або 3 положеннями та з кількома взаємозамінними золотниками з різними положеннями каналів.
Клапан може поставлятися з електромагнітами, розрахованими або на постійний або змінний струм. Живлення електромагнітів, розрахованих на постійний струм, також може здійснюватися і від змінного струму, шляхом використання електророз'ємів з вбудованим випрямним мостом (див. параграф 7.2). Напрямні розподільні клапани DS3 з електромагнітами, розрахованими на живлення постійним струмом також можуть поставлятися з електророз'ємами DUAL DIN 43650. Напрямні розподільні клапани DS3 з електромагнітами, розрахованими на живлення постійним струмом, також можуть поставлятися в конфігураціях для м'якого пуску (див. пар.14), а також з ручним керуванням здійснюваним важелем.
Ідентифікаційний код гідророзподільників DS3-...
Структура умовного позначення
DS
-
3
-
TA
-
10
-
N
-
D24
-
K1
-
*
<
Ручне дублювання:
пропустити для дублювання вбудованого в трубку електромагніту (стандарт)
CM = захисний гумовий ковпачок ручного дублювання
CH = важіль ручного дублювання (тільки для постійного струму)
CP = кнопка ручного дублювання (тільки для постійного струму)
CPK = кнопка ручного дублювання з фіксатором (тільки для постійного струму)
Електричне з'єднання котушки:
K1= вилка електророз'єму DIN 43650 (стандартний варіант)
K7= вилка електророз'єму DEUTSCH DT04 2P (постачається тільки з котушками D12 та D24)
K12= вилка електророз'єму M12
Котушки з роз'ємом K1 та електророз'єми DUAL DIN 43650 поставляються разом
/> Напруга живлення котушок:
Живлення постійним струмом
D00 = клапан без котушок (див. D12 = 12 В
D24 = 24 В
D28 = 28 В D48 = 48
D110 = 110 В
D220 = 220 В
Живлення змінним струмом
A00 = клапан без котушок ( див. ПРИМ.) А24 = 24 В - 50 Гц А48 = 48 В - 50 Гц А110 = 110 В - 50 Гц / 120 В - 60 Гц A230 = 230 В - 50 Hz F110 = 110 В - 60 Гц F220 = 220 В - 60 Гц
Ущільнення:
N = Ущільнення NBR для мінеральних масел (стандартний варіант)
V = Ущільнення FPM для спеціальних рідин
Серія: (габаритні та монтажні розміри не змінюються від 10 до 19)
Тип золотника (див. параграф 3):
S*
SA*
SB *
RSA*
RSB*
TA
TB TA*
TB*
RK
/>
Розмір відповідно до стандарту CETOP 03
<
Розподільник з електромагнітним управлінням
Перелік розподільників, що поставляються DS3-
/>
Характеристики
Максимальний робочий тиск:
>
Отвори: PAB
Отвір: T
Бар
/> Пост. струм
Змін. струм
350
210
350
160
Максимальний витрати
л/хв
100
90
Падіння тиску Δp-Q
див.пар. 4
Експлуатаційні обмеження
див.пар. 6
Електричні обмеження
див.пар. 7
Електричні роз'єми
див.пар. 14
Діапазон температур навколишнього середовища
ºС
-20 ... +50
Діапазон температур робочої рідини<
ºС
-20 ... +80
Діапазон в'язкостей рідини
сСт
10 ... 400
/>
Рекомендована в'язкість
сСт
25
Допустимий ступінь забруднення рідини
клас 20/18/15 за
<
ISO 4406:1999
Маса з одним електромагнітом
кг
1,5
1,35
Маса з двома електромагнітами
кг
2,0
1,8
Гідравлічні рідини< br />
Використовуйте гідравлічні рідини на основі мінеральних масел типу HL або HМ відповідно до стандарту ISO 6743/4. Для цих рідин використовуйте ущільнення NBR (код N). Для рідин типу HFD-R (фосфатних ефірів) використовуйте ущільнення FPМ (код V). З приводу використання інших типів рідин, таких як HFA, HFB, HFC, проконсультуйтеся у нашому відділі технічної підтримки.
Використання рідин при температурах понад 80 C веде до прискореного погіршення якості рідин та характеристик ущільнювальних прокладок. Рідина повинна зберігати свої фізичні та хімічні властивості.
ПРИМІТКА: Гайки фіксації котушок та кільця ущільнювачів (OR) поставляються разом з клапанами
ПРИМІТКА 1 : Напрямний електромагнітний клапан DS3 може поставлятися з нестандартним захисним покриттям корпусу для функціонування в агресивному робочому середовищі. З приводу вибору одного з видів цього покриття проконсультуйтеся в нашому відділі технічної підтримки.
Тип S*:
2 електромагніти
3 положення з пружинним центруванням
Розподільник
(котушка)
<
S1
DS3-S1/10N-D24-K1
(C22S3-D24-K1/11)
S2
DS3-S2/10N-A110-K1
(C20.6S3-A110-K1/10)
S3
DS3-S3/10N-A230-K1
(C20.6S3-A230-K1/10)
S4< DS3-S4/10N-D24-K1
(C22S3-D24-K1/11)
S5
DS3-S5/10N-A110-K12
(C20.6S3-A110-K12/10)
S6
< DS3-S6/10N-A230-K1
(C20.6S3-A230-K1/10)
S7
/> DS3-S7/10N- A00
(під електромагніти AC)
S8
DS3-S8/10N-D24-K7
(C22S3-D24-K7/11)
S9
DS3-S9/10N-A110-K1
C20.6S3-A110-K1/10)
S10
DS3-S10/10N-A230-K1(C20 .6S3-A230-K1/10)
S11
DS3-S11/10N-D24-K1
(C22S3- D24-K1/11)
S12
DS3-S12/10N-A24-K1
(C20.6S3-A24 -K1/10)
S17
DS3-S17/10N-D24-K1
(C22S3-D24-K1/ 11) DS3-S18/10N-A110-K1
(C20.6S3-A110-K1/10) )
S19
DS3-S19/10N-A230-K12
(C20.6S3-A230-K12/10)
S20
DS3-S20/10N-A110-K1
(C20.6S3-A110-K1/10)<
S21
DS3-S21/10N-F220-K1
(C20.6S3-F220-K1/10)
/>
S22
DS3-S22/10N-D00
(під електромагніт DC)
S23
DS3-S23/10N-D24-K1
(C22S3-D24-K1/ 11)
S26
DS3-S26/10N-A00
(під електромагніти AC)
S27
DS3-S27/10N-A230-K1
(C20.6S3-A230-K1/10)
S28
DS3-S28/10N-D24-K7
(C22S3-D24-K7/11)
> S29
DS3-S29/10N-D00
(під електромагніти DC)
Тип RK:
2 електромагніти
2 положення (центральне + зовнішнє)
/>
з пружинним центруванням
Розподільник
RK1
> DS3-RK1/10N-D24-K1
RK2
DS3-RK2/10N-A110-K1
/> RK3
DS3-RK3/10N-A230-K1
RK4
DS3-RK4/10N-D24-K1
/> Тип SA*:
1 електромагніт з боку A
2 положення (центральне + зовнішнє)
з пружинним центруванням
<
Розподільник
(котушка)
SA1
DS3- SA1/10N-D24-K1
(C22S3-D24-K1/11)
SA2
DS3-SA2/10N -A110-K1
(C20.6S3-A110-K1/10)
SA3
DS3-SA3/10N- A230-K1
(C20.6S3-A230-K1/10)
SA4
DS3-SA4/10N-D24 -K1
(C22S3-D24-K1/11)
>
Тип RSA*:
1 електромагніт з боку A
2 положення (центральне + зовнішнє)
з пружинним центруванням
Розподільник
(котушка)
RSA1
> DS3-RSA1/10N-D24-K1
(C22S3-D24-K1/11)
RSA2
/> DS3-RSA2/10N-A00 (під електромагніт AC)
RSA3
DS3-RSA3/10N-D00
(під електромагніт DC)
RSA4
DS3-RSA4/10N-D24-K1
(C22S3-D24-K1/11)
Тип TA:
> 1 електромагніт з боку A
2 положення (центральне + зовнішнє)
з пружинним центруванням
/> Розподiльник
(котушка)
TA
DS3-TA/10N-D24-K1
/> (C22S3-D24-K1/11)
TA02
DS3-TA02/10N-A110-K1
C20.6S3-A110-K1/10)
TA23
DS3-TA23/10N-A230-K1
(C20 .6S3-A230-K1/10)
Тип TA*:
1 електромагніт з боку A
2 положення з поворотною пружиною
TA30
DS3-TA30/10N-A110-K1
< br /> (з електромагнітом
C20.6S3-A110-K1/10)
TA33
DS3-TA33/10N -D24-K1
(з електромагнітом
C22S3-D24-K1/11)
Тип SB*:
1 електромагніт з боку B
2 положення (центральне + зовнішнє)
з пружинним центруванням
Розподільник
(котушка)
SB1
DS3-SB1/10N-D24-K1
(C22S3-D24-K1/11)
SB2
DS3-SB2/10N-A110-K1
(C20.6S3-A110-K1/10)
SB3
DS3-SB3/10N-A230-K1
(C20.6S3-A230-K1/10)
<
SB4
DS3-SB4/10N-D24-K1
(C22S3-D24-K1/11)
Тип RSB*:
1 електромагніт з боку B<
2 положення (центральне + зовнішнє)
з пружинним центруванням
Розподільник
(котушка)
> RSB1
DS3-RSB1/10N-D24-K1
(C22S3-D24-K1/11)
RSB2< DS3-RSB2/10N-F220-K1
(C20.6S3-F220-K1/10)
RSB3
/> DS3-RSB3/10N-A110-K1
(C20.6S3-A110-K1/10)
RSB4
DS3-RSB4/10N-D00
(під електромагніт DC)
<
Тип TB:
1 електромагніт з боку B
2 положення (центральне + зовнішнє)
з пружинним центруванням
Розподільник
(котушка)
> TB
DS3-TB/10N-D24-K1
(C22S3-D24-K1/11)
TB02<
DS3-TB02/10N-A110-K1
(C20.6S3-A110-K1/10)
TB23
/>
DS3-TB23/10N-A230-K1
/> (C20.6S3-A230-K1/10)
<
Тип TB*:
1 електромагніт з боку B
2 положення з поворотною пружиною
TB30
DS3-TB30/10N-A110-K1
(з електромагнітом
C20.6S3-A110-K1/10)
TB33
DS3-TB33/10N-D24-K1
(з електромагнітом
C22S3-D24-K1/11)< Окрім типів, показаних на схемах, які є найчастіше використовуваними, можуть постачатися. та інші спеціальні версії: зверніться до нашого відділу технічної підтримки для з'ясування їх ідентифікації, придатності та робочих діапазонів.
<
ПНЕВМАТИЧНЕ обладнання
ГІДРАВЛИЧНЕ обладнання
Обладнання, що фільтрує
ЗМАЗНЕ Устаткування
НАСІСНЕ Устаткування
Гумо -технічні вироби
Комплектуючі до
верстатів та КПО
КВП, манометри
<
Розроблено
ТОВ ВКФ "ТАУРУС"
Copyright © 2009-2017
Характеристики
Максимальне робочий тиск:
Отвори: PAB
Отвір: T
< br />
бар
Пост. струм
Змін. струм
320
210
320
210
Максимальний витрата
л/хв
80
80
Діапазон температур навколишнього середовища
ºС
до +50
Діапазон температур робочої рідини
ºС
-20 ... +80
Діапазон в'язкостей рідини
сСт
/> 20 ... 400
Рекомендована в'язкість
сСт
25
Клас чистоти робочої рідини
клас 20/18/15
ISO 440 (1999)
Максимально друпстіме коливання напруги
пост . струм: ±10%
Максимальна частота перемикань
1/год
15000 />
Експлуатаційний ресурс
цикли
107
Монтажне положення
на вибір
Маса з одним електромагнітом
кг
1,6
1,6
Маса з двома електромагнітами
кг
/> 2,2
1,2
Примітка: використання рідин при температурах понад 80 °C веде до прискореного погіршення якості рідин та характеристик ущільнювальних прокладок
/>
