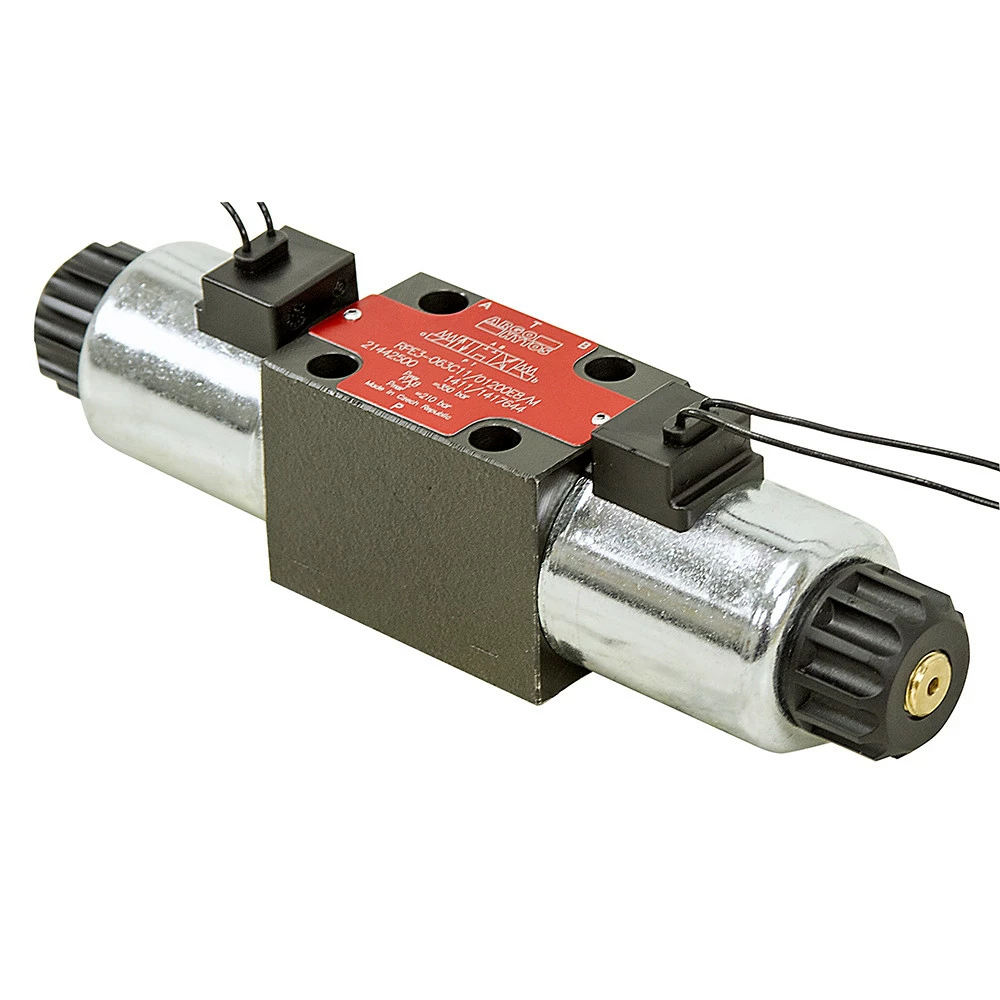

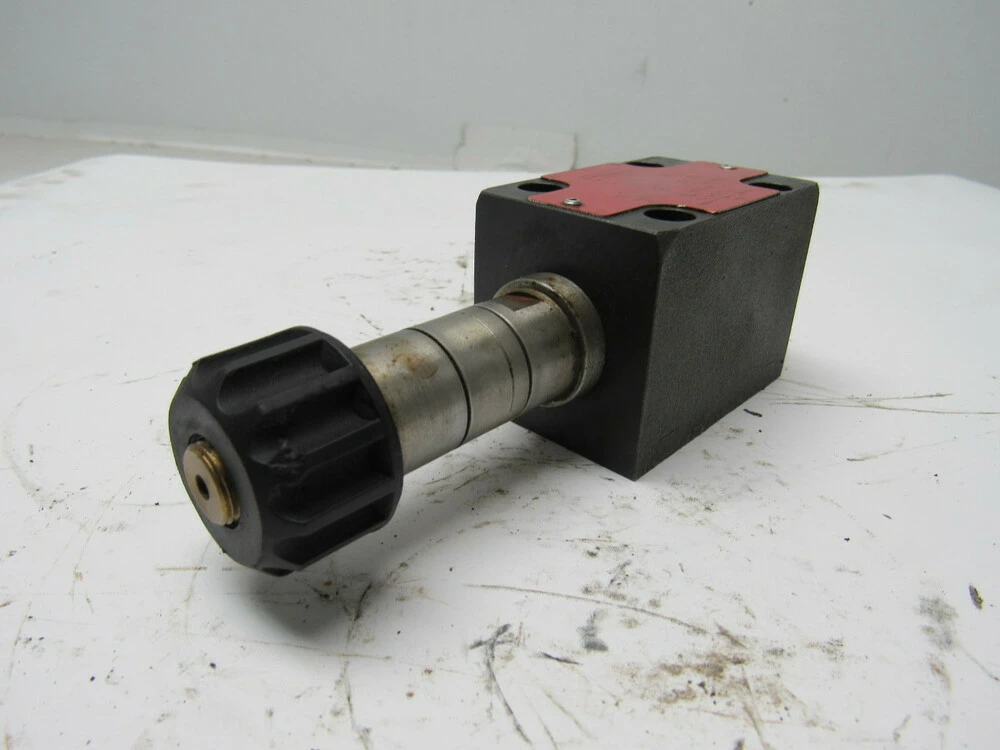

Электромагнитный гидрораспределитель Duplomatic DS5
Код товара:
635846219
Наличие:
В наличии
Цена :
8 860,00 грн./шт
8860
UAH
В наличии
Количество:
Характеристики товара:
Характеристики товара:
Бренд:
Duplomatic Oleodinamica
Состояние:
Новое
Количество гидролиний, шт.:
4
Тип распределителя:
Золотниковый
Управление:
Электромагнитное
Конструктивное исполнение:
Моноблочное
Гарантийный срок, мес:
12
Номинальное давление:
350
Номинальный расход жидкости, л/мин:
80
Максимальный расход жидкости, л/мин:
80
Максимальное рабочее давление, МПа:
35
Условный проход, мм:
6
Описание товара
DS5 - электромагнитный гидрораспределитель DuplomaticКомпания Гидравлик Лайн предоставляет возможность купить гидрораспределители в Киеве по доступной цене. Мы предлагаем широкий ассортимент: направляющие и дросселирующие гидрораспределители золотникового, кранового и клапанного типа с ручным, механическим, электрическим и гидравлическим управлением ведущих мировых производителей.
Направляющие распределители обеспечивают изменение или прекращение потока жидкости за счёт закрытия или открытия определенных проходных сечений.
Дросселирующий гидрораспределитель способен контролировать расход и направление движение жидкости. Можно сказать, что дросселирующие гидрораспределители являются комбинацией направляющего и регулируемых распределителей с совмещенным управлением.

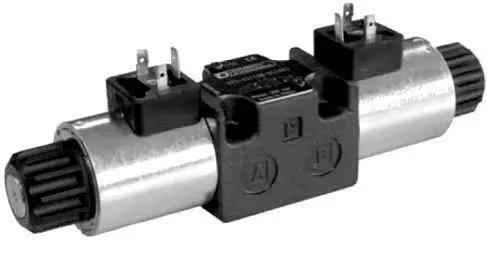

DS5 гидрораспределитель с электромагнитным управлением, серия 12
Распределитель DS5-S1/10N-D24-K1
Описание распределителей DS3
Направляющий распределительный клапан с монтажной поверхностью в соответствии со стандартами CETOP RP121H-4.2-4-O5 и ISO 4401-05.
Материал корпуса (1) гидрораспределителя DS5 - высокопрочный чугун, с достаточно широкими внутренними проходами для уменьшения падения давления потока рабочей жидкости.
В качестве управляющих элементов, применяются маслонаполненные ("ввертные") электромагниты (2) с легко заменяемыми катушками (3).
Питание электромагнитов может осуществляться от сети постоянного (DC) или переменного (AC) тока, причем питание магнитов рассчитанных на постоянный ток может также осуществляться и от переменного тока, с использованием электроразъемов со встроенным выпрямительным мостом.
Распределители поставляются в 3-х или 4-х линейном исполнении, с 2 или 3 положениями и с несколькими вариантами взаимозаменяемых золотников (4) с различными положениями каналов.
Специальные версии для распределителей DS-5 с электромагнитами DC:
- с внешним дренажным отверстием Y монтажной плите;
- версия с плавным переключением золотника;
- версия с регулируемым временем переключения золотника.
Монтажная поверхность распределителей DS5
Структура обозначения и характеристики гидрораспределителей DS5-...
Структура условного обозначения
DS
-
5
-
S1
-
10
-
N
-
D24
-
K1
-
*
Ручное дублирование:
CM = защитный резиновый колпачок кнопки
ручного дублирования (пропустить если не требуется)
Электрическое соединение катушки:
K1= вилка электроразъёма DIN 43650 (стандартный вариант)
Питание катушек:
Питание постоянным током
D00 = клапан без катушек (см. ПРИМ.)
D12 = 12 В
D24 = 24 В
D110 = 110 В
D220 = 220 В
Питание переменным током
A00 = клапан без катушек (см. ПРИМ.)
A24 = 24 В - 50 Гц
A48 = 48 В - 50 Гц
A110 = 110 В - 50 Гц / 120 В - 60Гц
A230 = 230 В - 50 Hz
F110 = 110 В - 60 Гц
F220 = 220 В - 60 Гц
Уплотнения:
N = Уплотнения NBR для минеральных масел (стандартный вариант)
V = Уплотнения FPM для специальных жидкостей
Серия: (габаритные и монтажные размеры не изменяются от 10 до 19)
Тип золотника (см. параграф 3):
S*
SA*
SB*
TA*
TB*
RK
Размер в соответствии со стандартом CETOP 05
Распределитель с электромагнитным управлением
ПРИМЕЧАНИЕ: Гайки фиксации катушек и уплотнительные кольца (OR) поставляются вместе с клапанами
Характеристики
Максимальное рабочее давление:
Отверстия: P-A-B
Отверстие T: стандартная версия
Отверстие T: версия с опцией Y
бар
DC
AC
320
210
320
320
140
-
Максимальный расход
л/мин
150
120
Диапазон температур окружающей среды
ºС
-20 ... +50
Диапазон температур рабочей жидкости
ºС
-20 ... +80
Диапазон вязкостей жидкости
сСт
10 ... 400
Рекомендуемая вязкость
сСт
25
Допустимая степень загрязнения жидкости
класс 20/18/15 по
ISO 4406:1999
Масса с одним электромагнитом
кг
4,4
3,6
Масса с двумя электромагнитами
кг
5,9
4,3
Гидравлические жидкости
Используйте гидравлические жидкости на основе минеральных масел типа HL или HМ в соответствии со стандартом ISO 6743/4. Для этих жидкостей используйте уплотнения NBR (код N).
Для жидкостей типа HFD-R (фосфатных эфиров) используйте уплотнения FPМ (код V). По поводу использования других типов жидкостей, таких, как HFA, HFB, HFC, проконсультируйтесь в нашем отделе технической поддержки.
Использование жидкостей при температурах свыше 70°C ведёт к ускоренному ухудшению качества жидкостей и характеристик уплотнительных прокладок. Жидкость должна сохранять свои физические и химические свойства.
Гидрораспределители DS5 схемы распределения (конфигурации)
Тип S*:
2 электромагнита
3 положения с пружинным центрированием
Распределитель
(катушка)
S1
DS5-S1/10N-D24-K1
(C31-D24K1/10)
S2
DS5-S2/10N-A110-K1
(C25.4-A110-K1/10)
S3
DS5-S3/10N-A230-K1
(C25.4-A230K1/10)
S4
DS5-S4/10N-D24-K1
(C31-D24-K1/10)
S5
DS5-S5/10N-A110-K1
(C25.4-A110-K1/10)
S6
DS5-S6/10N-A230-K1
(C25.4-A230-K1/10)
S7
DS5-S7/10N-A00
(под электромагниты AC)
S8
DS5-S8/10N-D24-K1
(C31-D24-K1/10)
S9
DS5-S9/10N-A110-K1
(C25.4-A110-K1/10)
S10
DS5-S10/10N-A230-K1
(C25.4-A230-K1/10)
S11
DS5-S11/10N-D24-K1
(C31-D24-K1/11)
S17
DS5-S17/10N-D24-K1
(C31-D24-K1/11)
S18
DS5-S18/10N-A110-K1
(C25.4-A110K1/10)
S19
DS5-S19/10N-A230-K1
(C25.4-A230-K1/10)
S20
DS5-S20/10N-A110-K1
(C25.4-A110-K1/10)
S21
DS5-S21/10N-F220-K1
(C25.4-F220-K1/10)
S22
DS5-S22/10N-D00
(под электромагнит DC)
S23
DS5-S23/10N-D24-K1
(C31-D24K1/10)
Тип SA*:
1 электромагнит со стороны A
2 положения (центральное + внешнее)
с пружинным центрированием
Распределитель
(катушка)
SA1
DS5-SA1/10N-D24-K1
(C31-D24-K1/11)
SA2
DS5-SA2/10N-A110-K1
(C25.4-A110-K1/10)
SA3
DS5-SA3/10N-A230-K1
(C25.4-A230-K1/10)
SA4
DS5-SA4/10N-D24-K1
(C31-D24-K1/11)
Тип TA:
1 электромагнит со стороны A
2 положения (центральное + внешнее)
с пружинным центрированием
Распределитель
(катушка)
TA
DS5-TA/10N-D24-K1
(C31-D24-K1/10)
TA02
DS5-TA02/10N-A110-K1
(C25.4-A110-K1/10)
TA23
DS5-TA23/10N-A230-K1
(C25.4-A230-K1/10)
Тип RK:
2 электромагнита
2 положения (центральное + внешнее)
с пружинным центрированием
Распределитель
RK
DS5-RK/10N-D24-K1
Тип SB*:
1 электромагнит со стороны B
2 положения (центральное + внешнее)
с пружинным центрированием
Распределитель
(катушка)
SB1
DS5-SB1/10N-D24-K1
(C31-D24-K1/11)
SB2
DS5-SB2/10N-A110-K1
(C25.4-A110-K1/10)
SB3
DS5-SB3/10N-A230-K1
(C25.4-A230-K1/10)
SB4
DS5-SB4/10N-D24-K1
(C31-D24-K1/11)
Тип TB:
1 электромагнит со стороны B
2 положения (центральное + внешнее)
с пружинным центрированием
Распределитель
(катушка)
TB
DS5-TB/10N-D24-K1
(C31-D24-K1/11)
TB02
DS5-TB02/10N-A110-K1
(C25.4-A110-K1/10)
TB23
DS5-TB23/10N-A230-K1
(C25.4-A230-K1/10)
Помимо типов, показанных на схемах, которые являются наиболее часто используемыми, могут поставляться и другие специальные версии: обратитесь в наш отдел технической поддержки для выяснения их идентификации, пригодности и рабочих диапазонов.
