Гідророзподільник промисловий 4WEH16, RPEР4-16, 4WE16

Опис товару

Гідророзподільники промислові NG 16 забезпечують зупинку, пуск або зміну потоку робочої рідини в гідросистемах з великою витратою масла

розмір 16, 4/2, 4/3 Розподільник, 320 bar, 300 l/min, RPEH4- 16, HR4023

Гідророзподільник використовується в різних видах техніки. Серед них поліграфічна техніка, пожежна, сільськогосподарська техніка, дорожня та інша. Гідророзподільник забезпечує зупинку, пуск чи зміну потоку робочої рідини у гідросистемах верстатів, пресів та іншої техніки з широким діапазоном робочих тисків (від 0 до 2000 бар). Діляться гідророзподільники на дроселюючі та напрямні.

Напрямні розподільники забезпечують зміну або припинення потоку рідини за рахунок закриття або відкриття певних прохідних перерізів.

/>

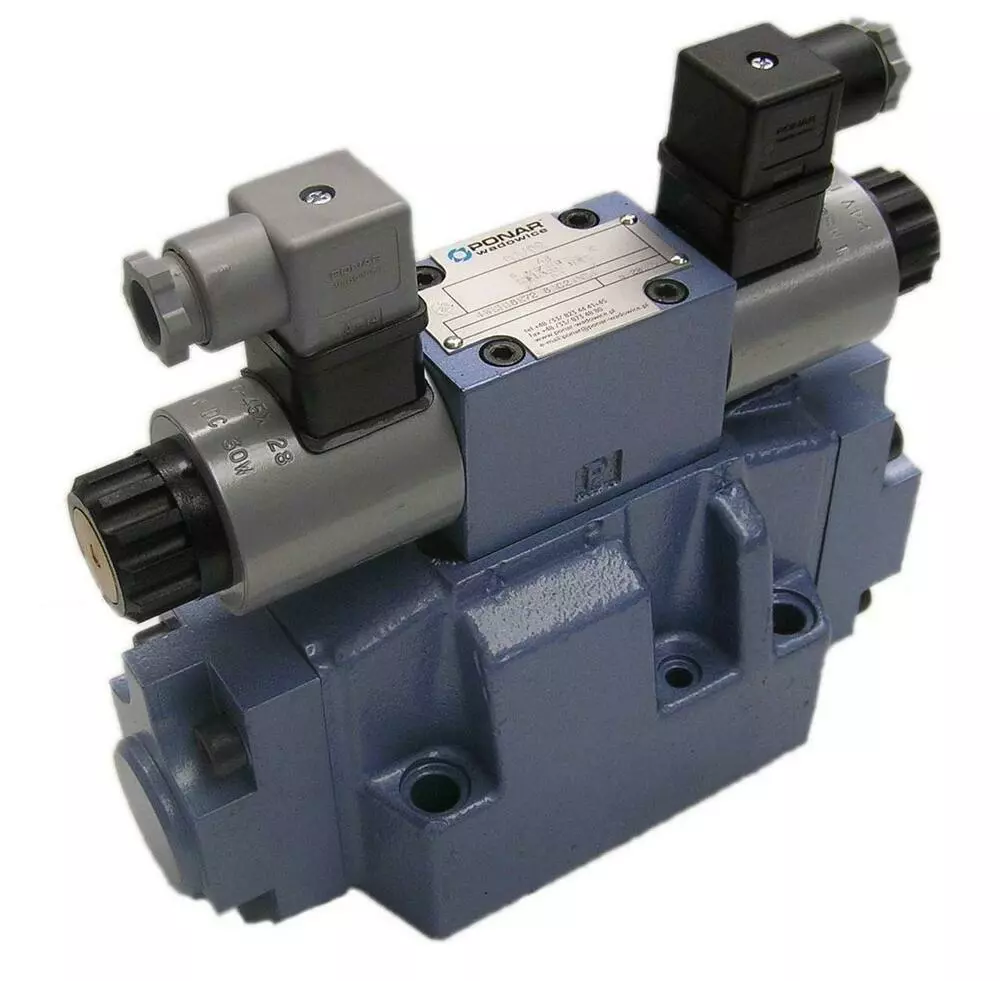

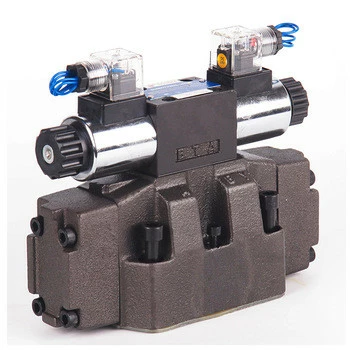

Клапан типу 4WEH16 є золотниковим гідророзподільником з електрогідравлічним управлінням. Він служить для керування пуском, зупинкою та напрямом об'ємної витрати.

Гідророзподільник складається, як правило, з корпусу (1) головного клапана, основного золотника (2), однієї або двох зворотних пружин ( 3.1) та (3.2) та керуючого клапана (4) з одним або двома електромагнітами „a“ (5.1) та/або „b“ (5.2).

Основний золотник (2) в головному клапані утримується в нейтральному або вихідному положенні пружинами або під час дії тиску. Дві пружинні порожнини (6) і (8) з'єднуються у вихідному положенні керуючим клапаном (4) без напору з гідробак. Подача масла в системі керування для керуючого клапана здійснюється каналом управління (7). Можливе або внутрішній, або зовнішній підведення масла (зовнішнє підведення через порт X).

При керуванні керуючим клапаном, наприклад електромагнітом "a", золотник (10) зміщується вліво, і внаслідок цього в пружинної порожнини (8) порушується тиск керування. У пружинній порожнині (6) відсутній тиск. Тиск керування діє на ліву сторону основного золотника (2) і переміщає його до пружини (3.1). Таким чином, у головному клапані з'єднується порт P з B, а порт A з T.

Монтажна поверхня розподільників 4WEH16
Після відключення електромагніту золотник (10) повертається у вихідне. становище (крім імпульсного золотника). Пружинна порожнина (8) розвантажується до гідробака. Відведення масла з системи управління здійснюється всередині (по каналу T) або зовні (по каналу Y). Допоміжний пристрій керування (9) на вибір може переміщати золотник (10) без збудження електромагніту.

За допомогою двох зворотних пружин (3.1) і (3.2) у пружинних порожнинах (6) і 8) основний золотник (2) утримується, наприклад, при вертикальному розташуванні вентиля в середньому положенні, без тиску керування.

> Ідентифікаційний код та параметри гідророзподільників Rexroth 4WEH16...7X...

Структура умовного позначення

4WEH

16

*

G
7X/

* 6E

G24
N9 ET K4

Ручне дублювання:

без познач. = без допоміжного пристрою управління

N9 = з прикритим допоміжним пристроєм управління

N = з допоміжним пристроєм управління

Підведення масла:

без познач. = Зовнішнє підведення олії, зовнішнє відведення олії

E = Внутрішнє підведення олії, зовнішнє відведення олії

ET = Внутрішнє підведення олії, внутрішній відвід олії

T = Зовнішнє підведення масла, внутрішнє відведення масла

Наявність електророз'єму:

K4 = без електророз'єму (стандарт)

Напруга живлення:

G24 = постійний струм 24 В

W230 = змінний струм 230 В 50/60 Гц

Повернення золотника в керуючому клапані з 2 положеннями контакту та 2 електромагнітами можливо тільки для золотника A, B, C, D, K, Z та гідравлічного повернення золотника в головному клапані: без познач. = з пружинним поверненням

O = без пружинного повернення

OF = без пружинного повернення з пазом для упору

Керуючий клапан:

6E = розподільник з підвищеними параметрами (R-RS 23178)

Серія 7X = 72-79 - типорозмір 16

Тип золотника (див. гідросхеми нижче) :

A

B

C

D
Y

E

F

T
H

J
Q

L
M

P

R

V
W

U

G

S

Повернення золотника в головному клапані:

без познач. = за допомогою пружин

H = гідравлічний

Типорозмір (умовний) прохід) 16 Гідророзподільник чотириходовий з електрогідравлічним керуванням (робоче) тиск 4WEH - до 280 бар, H-4WEH - до 350 бар. . Ефективна фільтрація запобігає виникненню несправностей і одночасно підвищує термін служби компонентів.

Отвори: PAB

Отвір: T

Отвір: Y

/>

бар
4WEH
H-4WEH

> 280

250

210(=)

160(~)

350
/>
250

210(=)

160(~)

Максимальна витрата
л /хв
до 1100

Робоча рідина
Робоча рідина на мінеральній основі (HL, HLP) згідно DIN 51524; біологічно швидко розкладається робоча рідина згідно з VDMA 24568; HETG (ріпакова олія); HEPG (полігліколь); HEES (синтетичні ефіри)

Діапазон температур робочої рідини
ºС
-30 ... +80

Температура довкілля
ºС
-30 ... +50

Діапазон в'язкостей рідини
мм²/с
2,8 ... 500

Допустимий ступінь забруднення рідини
Клас 20/18/15

за ISO 4406

Час витримування в перемиканому стані
тривалий

Максимальний тиск управління
бар
250

Захисне покриття ( корпус розподільника) – лакування, макс. товщина шару мкм
100

Маса з одним електромагнітом
кг
8,5

/> Маса з двома електромагнітами
кг
8,9

Положення при монтажі
Довільне; горизонтальне для клапанів з гідравлічним поверненням золотника „H“ та символами A, B, C, D, K, Z, Y

<

Гідравлічні схеми (конфігурації) розподільників Rexroth 4WEH16 серії 7X

< BR /> ПРИМІТКИ:

1) Тільки для типорозмірів 10 і 25 (4WE.Н 22.) при робочому тиску, що перевищує тиск у баку, необхідно використовувати порт Т для відведення витоків! br /> 2) Символ Е зі стороною управління "а" - код замовлення ...ЕА...

3) Золотник S використовується тільки для типорозміру 16

/>

Переважні типи гідророзподільників Rexroth 4WE16...7X/6EG24(W230)... для підбору аналогів

Гідророзподільник 4WEH 16 A7X/6EG24N9(E,ET,T)K4
Гідророзподільник 4WEH 16 A7X/6EW230N9(E,ET,T)K4

Гідророзподільник 4WEH6 (E,ET,T)K4
Гідророзподільник 4WEH 16 B7X/6EW230N9(E,E T,T)K4

Гідророзподільник 4WEH 16 C7X/6EG24N9(E,ET,T)K4
Гідророзподільник 4WEH 16 C7X/6EW230N9(E,ET,T)K4<

Гідророзподільник 4WEH 16 D7X/6EG24N9(E,ET,T)K4
Гідророзподільник 4WEH 16 D7X/6EW230N9(E,ET,T)K4

>
Гідророзподільник 4WEH 16 Y7X/6EG24N9(E,ET,T)K4
Гідророзподільник 4WEH 16 Y7X/6EW230N9(E,ET,T)K4

Гідророзподільник 4WEH 16 H7X/6EG24N9(E,ET,T)K4
Гідророзподільник 4WEH 16 H7X/6EW230N9(E,ET,T)K4

Гідророзподільник 4WEH 16 M7X/6 E,ET,T)K4
Гідророзподільник 4WEH 16 M7X/6EW230N9(E,ET,T)K4

Гідророзподільник 4WEH 16 J7X/6EG24N9(E,ET,T) K4
Гідророзподільник 4WEH 16 J7X/6EW230N9(E,ET,T)K4

Гідророзподільник 4WEH 16 E7X/6EG24N9(E,ET,T)K4
Гідророзподільник 4WEH 16 E7X/6EW230N9(E,ET,T)K4

Гідророзподільник 4WEH 16 G7X/6EG24N9(E,ET,T)K4
Гідророзподільник 4WEH 16 G7X/6EW230N9(E,ET,T)K4

Дроселюючий гідророзподільник здатний контролювати витрату та напрямок руху рідини. Можна сказати, що дроселюючі гідророзподільники є комбінацією напрямного та регульованих розподільників з суміщеним управлінням.

Робочий тиск
р = ... 315 бар

Макс. Пропускна здатність

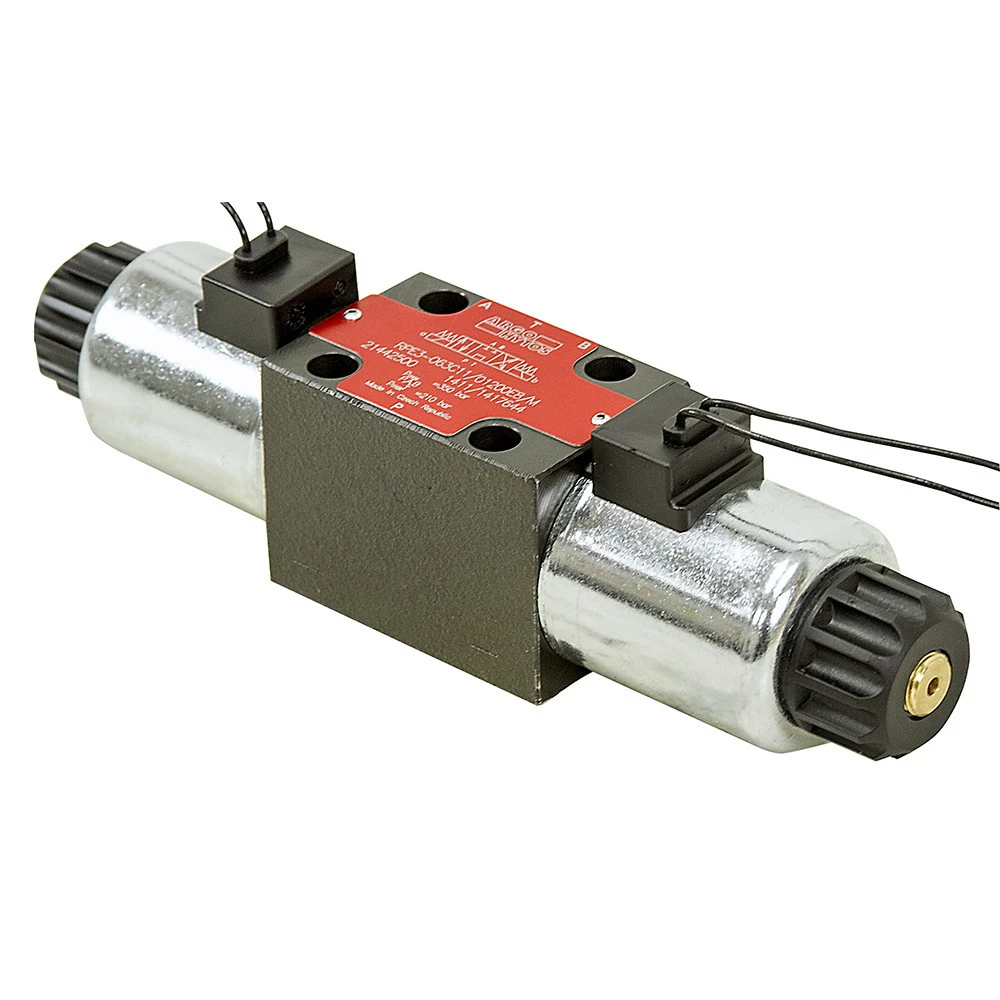

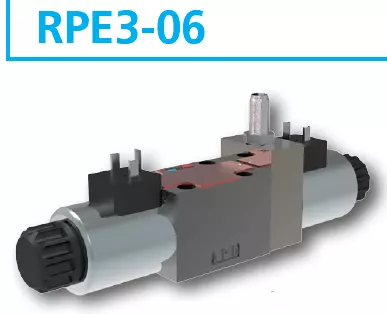

ідророзподільник імпортний високоякісний виробництва Чехії- Argo Hytos, Італія - Atos, Польщі Ponar, HydroPack Туреччина, Болгарія, Німеччина, Італія та інших провідних заводів гідравліки з двостороннім електромагнітним керуванням схема 14 "H Center".

Умовний прохід 6 мм.

Напруга живлення котушок: Г12, Г24, 110В, 220В, 380В
Схема управління потоками рідини - аналог вітчизняного гідророзподільника типу ВЕ6.14 з двостороннім електромагнітним управлінням -

Ми надаємо гарантію 24 місяці на імпортні гідророзподільники незалежно від гідросхеми або напруги на котушках.

Гідравлічна схема гідророзподільника RH06 H Center/ 4WE6 ( аналог ВЕ6.14 )

Гідравлічні розподільники імпортні типу RH06/ 4WE6 ( аналог ВЕ6.14 ) призначені для управління та зміни напрямку або пуску та зупинки потоками робочих рідин у гідравлічних системах. Перемикання положення золотника відбувається за допомогою керуючого елемента - електромагніту (приводу електромагнітного). з пружинним поверненням золотника.

За видом приєднання гідророзподільники мають стикове виконання. Гідравлічні розподільники знайшли широке застосування в машинобудуванні, металургії, легкій промисловості та дорожньо-будівельній техніці.

Застосовується в гідравлічних системах верстатів, пресів, гідроагрегатах, гідролініях з автоматичним та напівавтоматичним циклом роботи, всіляких стаціонарних машинах з тиском до 32 МПа, а також як пілот, наприклад, на бурових установках.

Креслення та габаритні розміри імпортного гідророзподільника аналог ВЕ6.14.
